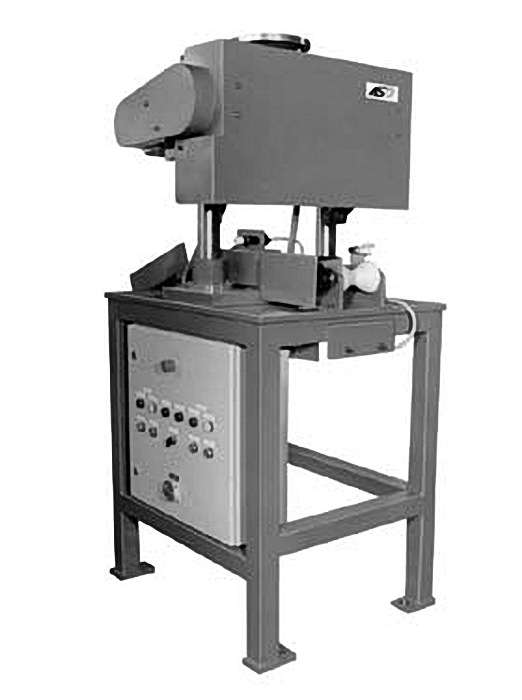

Horizontal – Signiermaschine HPM 130 – FPW
Signiermaschine zur fortlaufenden Kennzeichnung diverser Rohrstücke Von einer Vermessungsstation werden zylindrische Hohlteile über einen angetriebenen Prismenrollen-Staurollgang mit integrierter, gesteuerter Ausschuss-Wippe befördert. Die Gut-Teile werden weiter in Längsrichtung in die Signiermaschine gerollt, bis zum vollautomatisch wirkenden, positionierbaren Stopp-Anschlag. Nach leichter Anhebung aus den Zuführ-Prismenrollen erfolgt der Abroll-Prägevorgang. Danach erfolgt Absenkung und automatischer Weitertransport auf einem nachgeschalteten, frei laufenden Prismenrollen-Rollgang.
Der lineare Prägeschlitten, ein entsprechender Typenhalter mit integriertem, sich automatisch nach jedem Hin- und Rückhub weiterschaltenden, mehrstelligen Prägewerk, kennzeichnet das zu prägende Teil zusätzlich mit einer addierenden, fortlaufenden Zahlenfolge. Das Teil wird abgesenkt, der Stopp entriegelt, das Teil wird weiterbefördert. Die erneute Einlauf – Stopp – Kollision hilft eine diesbezügliche Schleuse zu vermeiden.
Folgende Metall- und Stahlteile lassen sich mit dieser Signiermaschine kennzeichnen / prägen:
Aluhohlteile (rund), Antriebswellen, Armaturen, Armaturenteile, Drehteile, Fittings, Gleitlager, konzentrische Rohrteile, Kurzrohre, Langrohre, Lochscheiben, Metallhohlteile (rund), Rohre, Schlauchfassungen, Zylinder (rund)
